Klasifikacija daljinskih vodomjera i sustava očitavanja brojila
Kada su u pitanju daljinski vodomjeri i sustavi očitanja brojila, mnogi ljudi imaju jednostavan dojam. Ali neka's razgovaramo o klasifikaciji i karakteristikama daljinskih vodomjera i sustava očitanja brojila, što možda nije baš jasno.
Ovaj put ćemo detaljnije razdvojiti daljinski vodomjer i sustav očitanja brojila, koje su karakteristike svakog od njih i dati ih dubinsku analizu.
Daljinski vodomjer temelji se na običnom mehaničkom mjeraču tople i hladne vode, daljinskom vodomjeru s pasivnim prekidačem s izravnim očitavanjem i izlaznom sustavu daljinskog prijenosa.
Sustav očitanja vodomjera uspostavlja se na temelju daljinskog vodomjera. Sustav integrira potrošnju tisuća kućanstava s računalnim mrežnim centrom odjela upravljanja. Sustav ima različite komunikacijske metode, fleksibilne metode umrežavanja i prikladno proširenje. Zadovoljite različite potrebe korisnika iz različitih kutova i uistinu ostvarite znanstveno upravljanje stambenim naseljima.
Daljinski vodomjeri i sustavi očitanja brojila mogu se podijeliti u dvije kategorije; jedan je način elektromehaničke pretvorbe, a drugi način prijenosa.
Neka ih' protumači redom.
Metoda elektromehaničke pretvorbe
Trenutno je već jasan trend razvoja vodomjera, odnosno u smjeru inteligencije. U usporedbi s elektromehaničkim vodomjerima, jedna od glavnih funkcija pametnih vodomjera je da pametni vodomjeri mogu potpunije primijeniti podatke.
1. Uzorkovanje impulsa
Uzorkovanje impulsa uključuje sljedeće tri metode senzora:
Senzor Hallovog elementa: Magnet se postavlja ispod određenog prijenosnog zupčanika, a Hallov element se postavlja blizu obodnog položaja formiranog rotacijom magneta. Kada se zupčanik rotira, kada je magnet blizu Hallovog elementa, Hallov se efekt koristi da bi Hallov element proizveo količinu za prebacivanje, čime se formira signal preklopnog impulsa, čip određuje potrošnju vode mjerenjem impulsnog signala.
Reed switch sensing: Ugradite magnet ispod određenog prijenosnog zupčanika i postavite reed prekidač blizu obodnog položaja koji nastaje rotacijom magneta. Kada se zupčanik okreće, kada je magnet blizu reed prekidača, reed prekidač će privući i držati se podalje od reed prekidača. Kada je cijev napunjena, reed prekidač se isključuje kako bi se formirao prekidački impulsni signal, a čip određuje potrošnju vode mjerenjem impulsnog signala.
Nemagnetski senzor: Postavite pokazivač uzorkovanja na strukturu mjerne komponente vodomjera kao okidač signala uzorkovanja. Okidač signala uzorkovanja je ravna ili cilindrična struktura s metalnim limom na površini. Prima se signal za skeniranje elektromagnetskog valova koji šalje reflektirani krug uzorkovanja, a okidač je kada metalni komad uđe ili napusti područje skeniranja detekcije, generira se kompletan mjerni signal, koji se obrađuje u krugu i izlazi kao digitalni val bez bilo kakvog otpora prema vodomjeru.
2. Sabirni sustav
Sustav sabirnice je par linija s više uređaja, a uređaji imaju adresne kodove za njihovu identifikaciju! Takozvana sabirnica (Bus) općenito se odnosi na skupinu prijenosnih vodova koji prenose informacije na jednu ili više odredišnih komponenti s jednom ili više komponenti izvora putem multipleksiranja s dijeljenjem vremena. To je javni kanal za prijenos podataka u računalu!
Tehnologija fotoelektričnog izravnog očitanja: brojila s izravnim očitanjem koja su trenutno na tržištu podijeljena su u dvije kategorije usvajanjem informacija, naime, mjerača s izravnim očitavanjem kroz snop i reflektirajuća mjerača izravnog očitanja.
Tip prolaznog snopa: na kotaču tipa prolaznog snopa postoje svjetlosne rupe. S jedne strane tipskog kotača ugrađena je cijev koja emitira svjetlost, a s druge strane fotoosjetljiva cijev. Svjetlost koju emitira svjetleća cijev zrači se na fotoosjetljivu cijev kroz svjetlosni otvor, a fotoosjetljiva cijev izvodi fotoelektričnu pretvorbu kako bi dobila odgovarajući signalni potencijal. Broj otvora za prolaz svjetlosti i svaka skupina svjetlosnih cijevi projektira se nakon strogog izračuna. Rotirajte kotačić za znakove i na svakoj poziciji čitanja 0-9, položaj i broj svjetlosno osjetljivih cijevi za dobivanje svjetla su različiti, te se tako provodi kodiranje.
Reflektirajući tip: Princip rada reflektirajućih mjerača izravnog očitanja je isti. Razlika je u tome što na kotačiću sa znakovima nije napravljena svjetlosna rupa, već je reflektirajući crtični kod otisnut na vanjskom prstenu kotačića sa znakovima. Svjetlost koju emitira svjetleća cijev ne zrači se izravno na fotoosjetljivu cijev. Odražava se na fotoosjetljivu cijev reflektirajući crtični kod.
Treba napomenuti da je u današnjem tehničkom okruženju' tehnologija izravnog čitanja glavna tehnologija, a reflektirajuća tehnologija izravnog čitanja je eliminirana.
Vrsta kamere: Na prozorčiću za očitavanje vodomjera ugrađena je leća, a očitanje vodomjera se fotografira za prijenos tijekom očitavanja vodomjera.
Način prijenosa
Prema načinu prijenosa vodomjera, dijeli se u tri kategorije: žičani prijenos i bežični prijenos te mjerač IC kartice:
1. Žičani prijenos
Sustav odvojenih vodova: svako brojilo spojeno na sustav nema zaseban adresni kod, a do uređaja za očitavanje brojila potrebno je voditi zasebnu signalnu liniju
Sustav sabirnice: Sustav sabirnice podijeljen je na RS485 prijenos i MBUS prijenos.
RS485 je komunikacijski standard sabirnice. Određuje valni oblik ili električni signal svakog digitalnog podatka na prijenosnoj liniji, koji pripada fizičkom sloju. A Mbus propisuje da se za prijenos specifične instrukcije funkcije, koji brojevi trebaju prenijeti da bi se predstavljala ova instrukcija, koja pripada sloju komunikacijskog protokola. Baš kao u Morseovom kodu, izražava se kratkim pritiskom. Izražava se dugim pritiskom - to je fizički sloj, a značenje različitih kombinacija točaka i poteza je sloj protokola.
2. Bežični prijenos
Bežični prijenos dijeli se na bežični prijenos na kratke udaljenosti LoRa i bežični prijenos na velike udaljenosti NB-IoT
LoRa je prikladniji za lokalnu mrežu, samostalno upravlja podacima, samostalno postavlja baznu stanicu za obradu podataka, kao što je farma, baza povrća itd.
NB-IoT je prikladniji za implementaciju mreže širokog područja, a područje primjene prikladnije je za široku implementaciju. Značajka aplikacija kao što su zajednički bicikli prikladnija je za NB, ali ne i za LoRa, što je više kao odnos između 3/4G i WiFi-a.
LoRa: Baznom stanicom treba upravljati sama. Može se usporediti s WIFI ruterom kod kuće i mobilnim telefonom spojenim na WIFI za surfanje internetom.
NB-IoT: Operater bazne stanice ga je već napravio za vas. Trebate platiti samo prijenos. Podaci idu kroz mrežu operatera'. Može se usporediti s trenutnim 3/4G pristupom internetu
LoRa i SigFox pojavili su se ranije i bili su zreliji od LPWA tehnologije temeljene na licenciranom spektru, a mogli su se i komercijalizirati u velikim razmjerima, što je moglo zadovoljiti potrebe pojedinih korisnika u tom trenutku, pa su ih birali operateri. Na tržištu su LPWA tehnologije temeljene na nelicenciranom spektru uglavnom LoRa i SigFox.
Napretkom i razvojem tehnologije, 2016. godine pojavljuju se dvije tehnologije, NB-IoT i eMTC, a obje tehnologije su usvojile jedinstvene 3GPP standarde za proširenje Interneta stvari. Ova tehnologija ima atribute industrijskog standarda, otvorena je, a usvojeni tehnološki smjer je postupna evolucija u 5G, a standard će se nastaviti poboljšavati i razvijati.

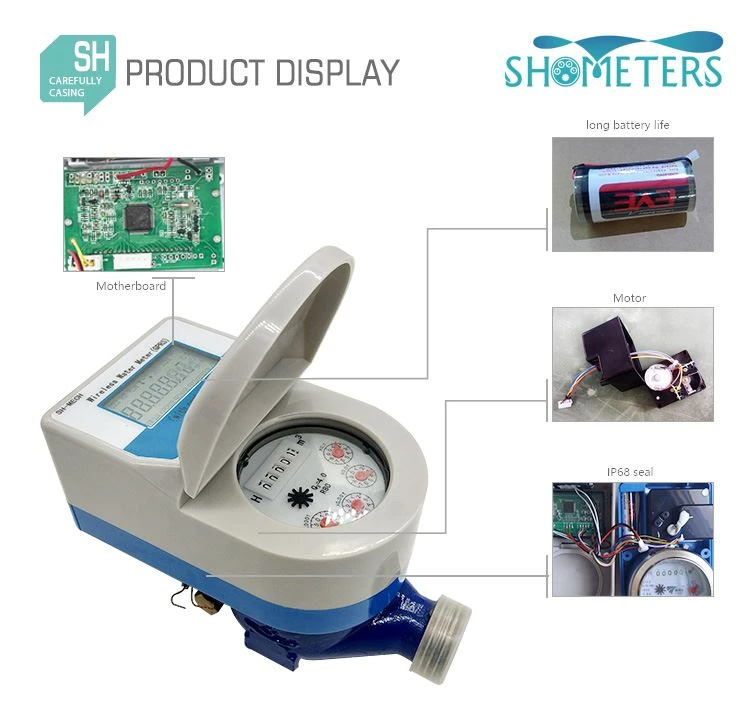

3. Stol za IC kartice
Naziva se i prepaid brojilo, koje se prvo plaća, a zatim koristi.
