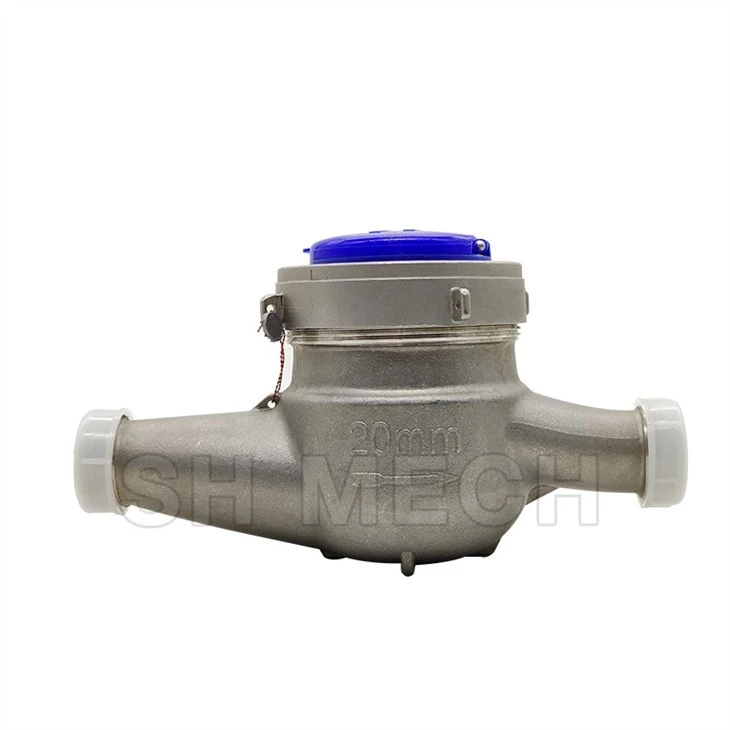

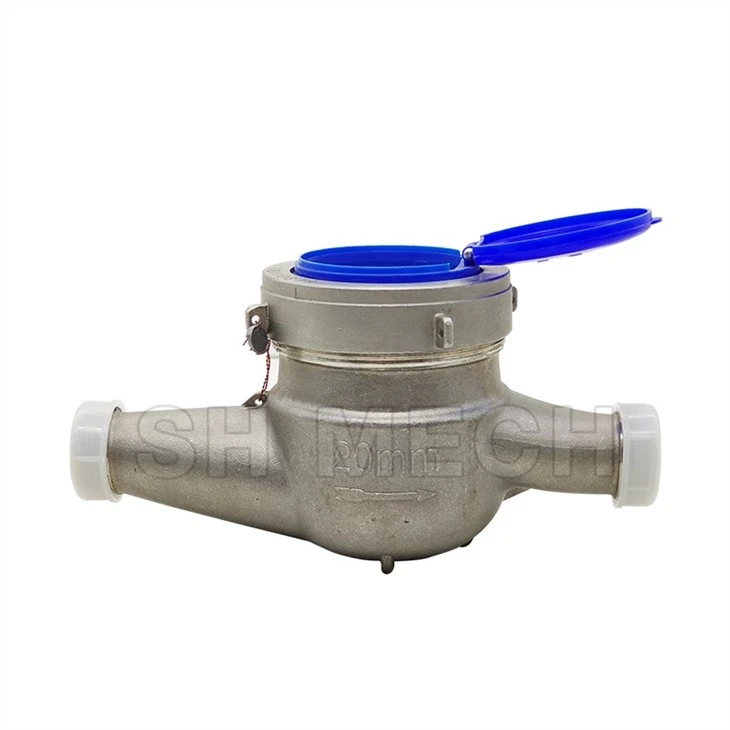

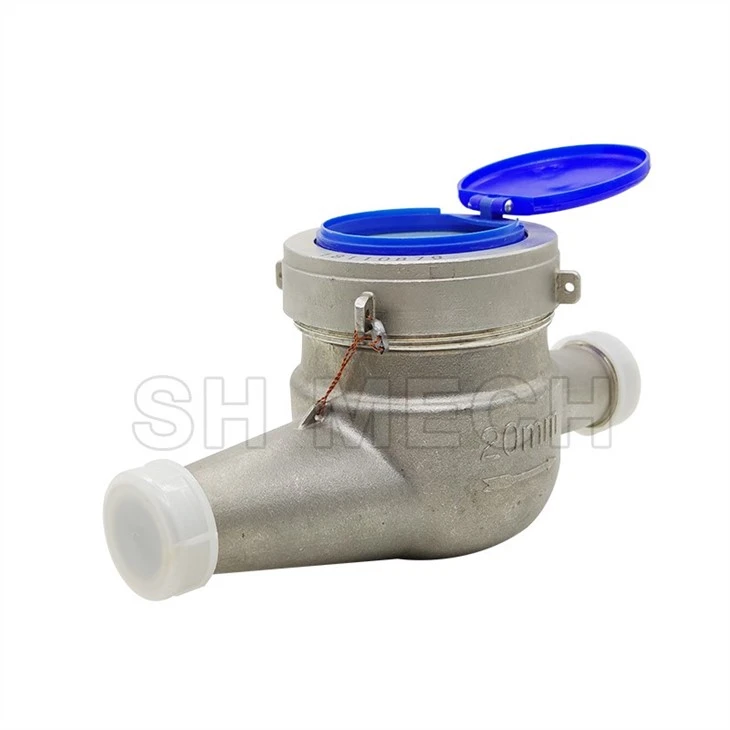

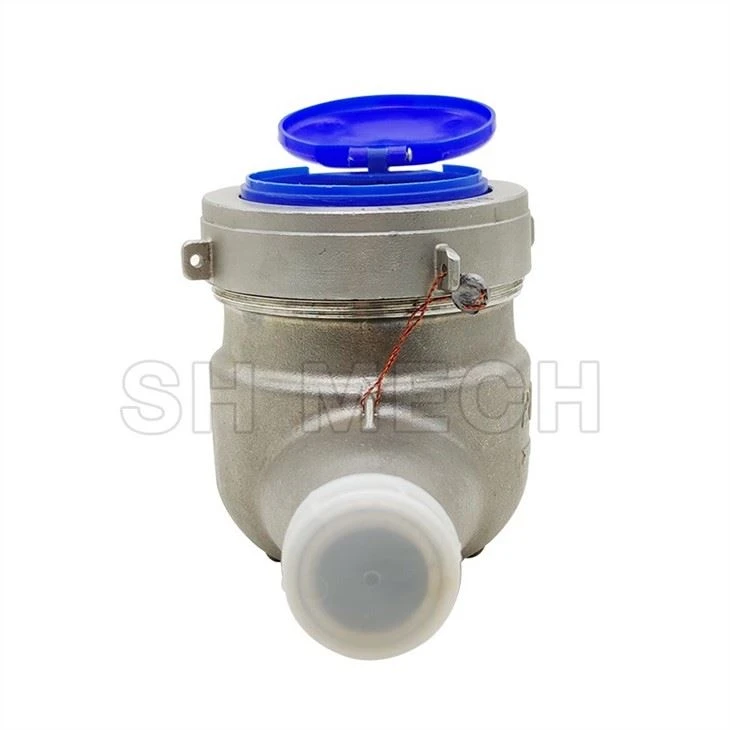

MULTI-JET TIP
Vodomjeri s čeličnim kućištem sa suhim biranjem
Primjena
Mjerenje količine hladne (vruće) vode koja prolazi kroz cjevovod. Vodomjer se koristi za kućne, komercijalne, komunalne, cjevovode
Značajke
·Magnetski pogon, manji otpor prijenosa.
·Magnetski štit, za zaštitu od vanjskog magnetskog polja.
· Zapečaćeni suhi registar osigurava dugotrajno jasno očitavanje.
· Vanjski regulacijski uređaj.
Pribor: 2 komada spojke, 2 komada spojne matice i 2 komada podloški.
· S visokom točnošću
· Za horizontalnu upotrebu
·Dodatna oprema uključuje cjedilo, rotirajući klip, dodatak za spajanje, spojnicu
Dodatne značajke
· Tip zapečaćenog registra: Suhi tip; Polusuhi tip; Super-suhi tip.
·Točnost: R=80 ; 100; 125; 160; klasa b; klasa c.
· Veličina: 15~50 mm.
·Hladna voda.
· Nepovratni ventil.
· Opcija reed prekidača.
· Nekoliko duljina i priključaka dostupno na zahtjev.
·Tip završetka navoja: BSP / NPT.
·Materijali:Stsinless Steel
·Bveliki radni pritisak: PN16(16bar)
·Pruža pulsni izlaz/rs485 modbus/žičani daljinski/razdjelnik impulsa/zaslon očitavanja pulsa
Najveća dopuštena pogreška
·U donjoj zoni od uključivo qmin do ali isključujući qt je ±5 posto.
·U gornjoj zoni od uključivo qt do uključivo qs je ±2 posto; ±3 posto za vodomjer.
Usklađenost sa standardima
Tehnički podaci su u skladu s međunarodnom normom ISO 4064.
Radni uvjeti
·Temperatura vode: 0.1 stupanj ~50 stupnjeva za mjerač hladne vode.
·Tlak vode: manji ili jednak 1,6Mpa (16 bara).
Ukupna dimenzija i težina
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Veličina (inči) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Duljina (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Širina (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Visina (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Spojni navoj D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Kraj prirubnice |
| Težina (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Tehnički podaci
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Veličina (inči) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Maks. očitanje (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min. očitanje (litar) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Maks. pritisak (bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Gubitak tlaka | 63 | ||||||
| Maks.temperatura | T=50/90 | ||||||
| Opcija pulsnog izlaza | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Opcija pulsnog izlaza
| Položaj magneta | Litra/Puls |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
Jamstvo
Sva brojila će imati jamstvo protiv nedostataka u izradi i materijalima u razdoblju od jedne (1) godine od datuma prihvaćanja. Neispravni mjerači ili dijelovi koji se otkriju unutar ovog razdoblja bit će besplatno zamijenjeni nakon povrata SHMETERS-u
