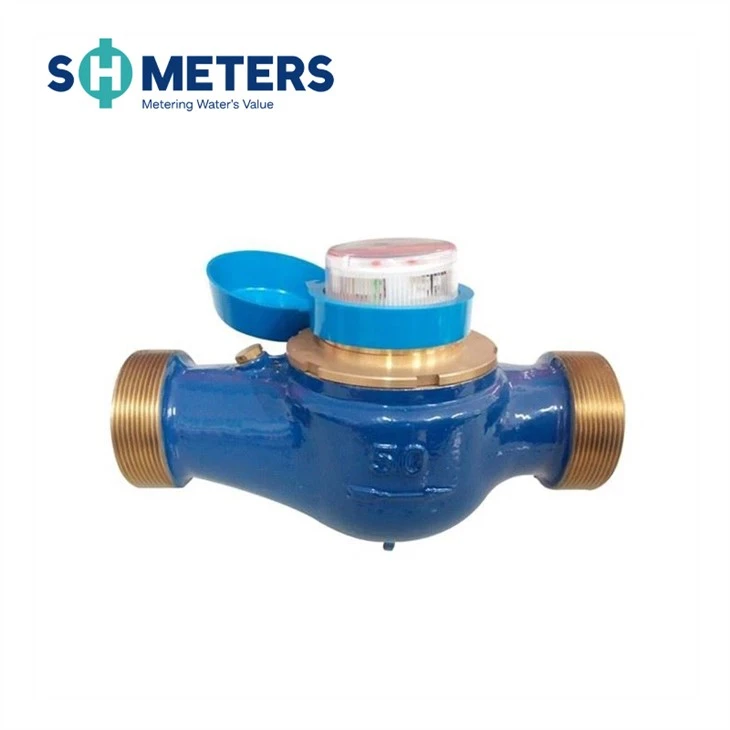

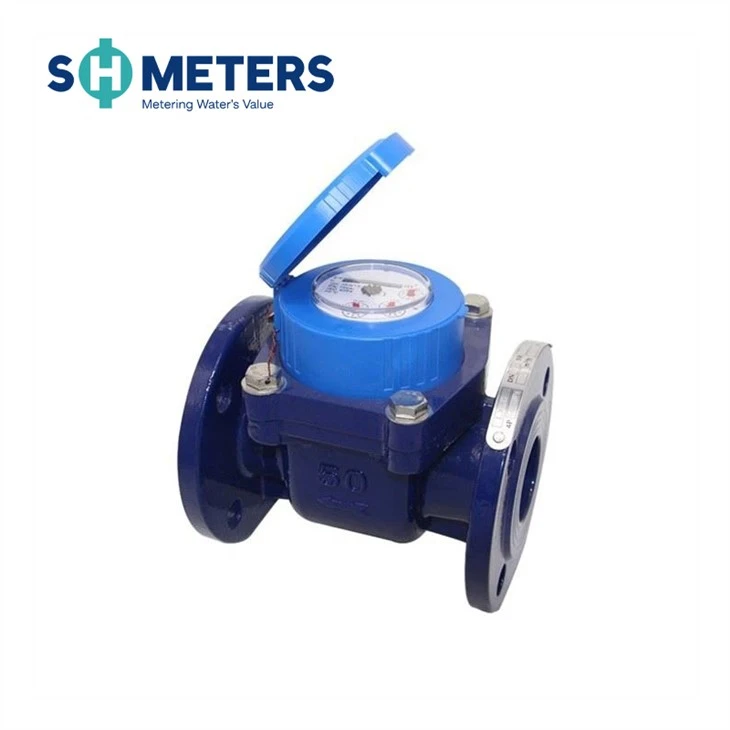

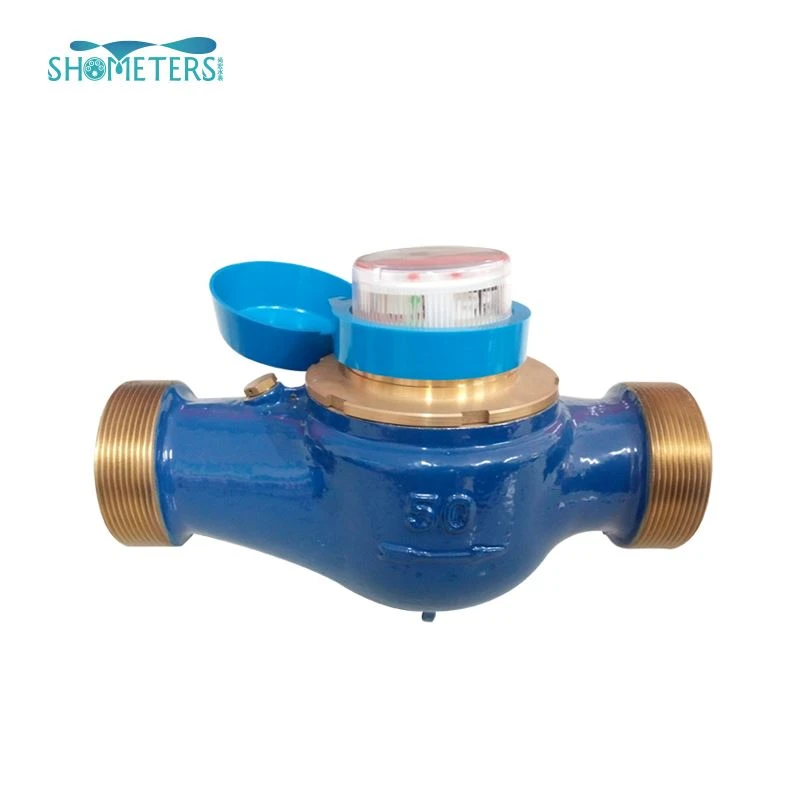

Primjena vodomjera DN50Multi Jet
Mjerenje, memorisanje i prikaz volumena hladne (tople) vode koja prolazi kroz cjevovod
ZNAČAJKA DN50 višemlaznog vodomjera
1.Multi-jet, tip kotača s lopaticom, visoka preciznost, nizak početni protok
2. Odabrani materijali visoke kvalitete za postojanu, pouzdanu funkciju i izgled. Univerzalna upotreba .Easy for Interchange&pojačalo; održavanje
3.Tijelo od mesinga, željeza, plastike (najlona) ili složeni materijal od keramičke aluminijske legure za opciju.
Radni uvjeti:
Razred temperature vodomjera: T30,T50,T70,T90
Stupanj tlaka: MAP16
Stupanj gubitka tlaka: △P63
Stupanj uzvodnog poremećaja: U5
Nizvodni stupanj smetnje: D0
Maksimalna dopuštena pogreška
·U donjoj zoni od qmin uključujući do, ali ne uključujući qt je ±5%.
·U gornjoj zoni od uključivo qt do uključivo qs je ±2%; ±3% za mjerač tople vode.
Usklađenost sa standardima
Tehnički podaci sukladni su međunarodnom standardu ISO 4064.
Radni uvjeti
· Temperatura vode: 0,1℃~50℃ za mjerač hladne vode.
·Tlak vode: ≤1,6Mpa (16 bara).
Ukupna dimenzija i težina
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Veličina (inč) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Duljina (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| širina (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Visina (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Povezivanje navoja D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Kraj prirubnice |
| Težina (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Tehnički podaci
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Veličina (inč) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Maks. očitanje (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min.čitanje (litra) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Maks. tlak (bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Gubitak tlaka | 63 | ||||||
| Max.Temperatura | T=50/90 | ||||||
| Opcija pulsnog izlaza | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Opcija pulsnog izlaza
| Položaj magneta | Litra/Puls |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
Jamstvo
Za sva mjerila bit će jamstvo na greške u izradi i materijalu u razdoblju od jedne (1) godine od dana prijema. Neispravna brojila ili dijelovi otkriveni u tom roku će se besplatno zamijeniti po povratku u SHMETERS
