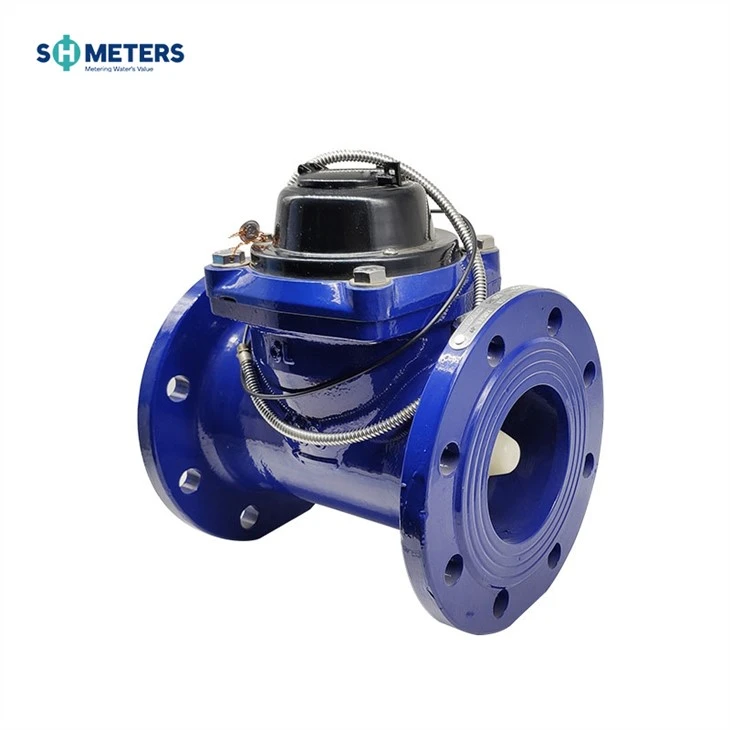

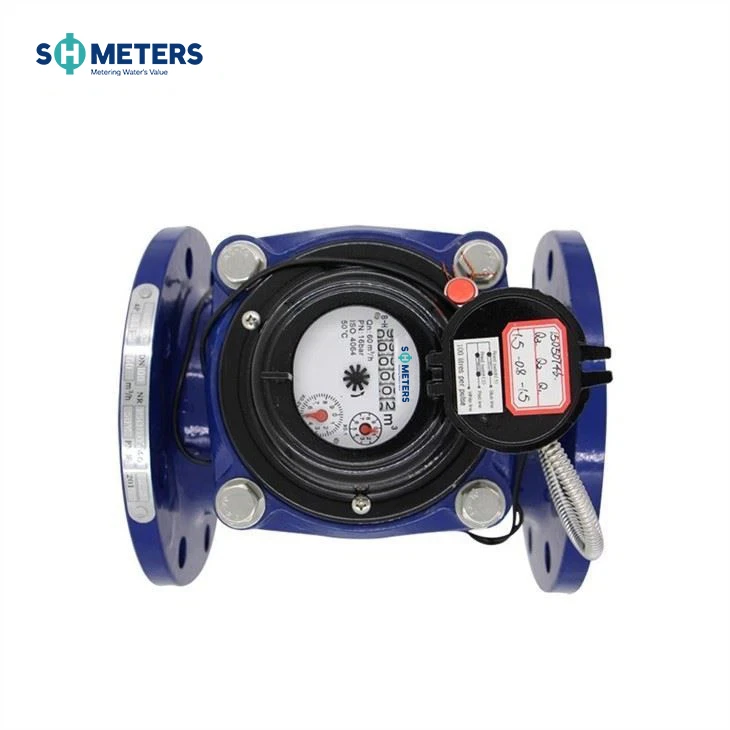

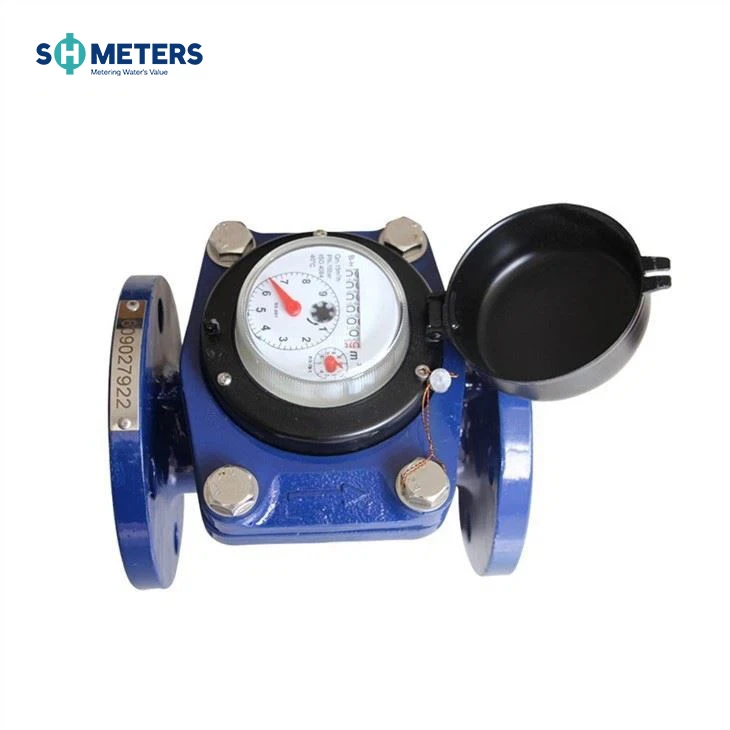

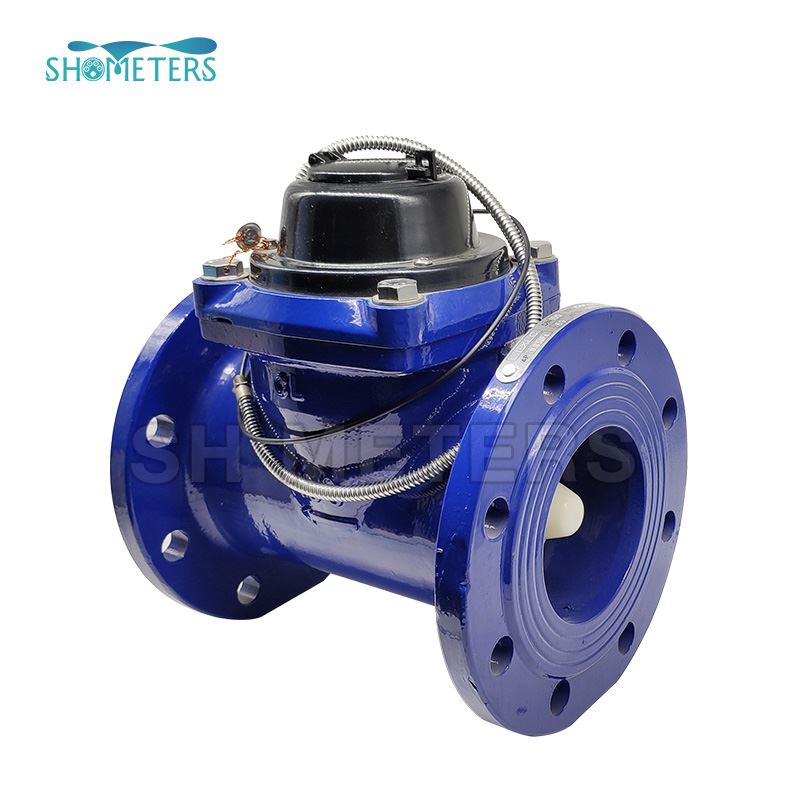

LXXG(R)-50~300(mm)
Navodnjavanje Horizontalni kotač s lopaticom, mjerač hladne (tople) vode sa suhim biranjem
Primjena vodomjera tipa Woltman
Mjerenje količine hladne (tople) vode koja prolazi kroz cjevovod. Vodomjer se koristi za navodnjavanje, općina itd.
Značajke vodomjera tipa Woltman
· Struktura elementa koji se može ukloniti, jednostavna instalacija i održavanje
· Suhi brojčanik, magnetni pogon
·Veliki kapacitet protoka, mali gubitak tlaka
· Otpor na udarce vode i onečišćenje
·Vakumski zapečaćeni registar osigurava da se brojčanik ne kondenzira i da očitanje ostane jasno u dugotrajnoj službi
·Odabrani materijali visoke kvalitete za postojane i pouzdane karakteristike
·Tehnički podaci sukladni su međunarodnom standardu ISO 4064/ISO9100
· S visokom preciznošću
·Dodaci za proizvode uključuju konektore, filtere, priključke, pribor za cijevi, prirubnicu, filter
Dodatne značajke
·Plastični registar, bakreni registar i puni stakleni registar
·Točnost: R=25/20/50
·Veličina: DN50-DN300
·Hladna / Topla voda
· Opcija reed prekidača
· Standard prirubnice se može izabrati
· Može se odabrati rotacija od 360 stupnjeva
· Lijevano željezo, nodularno željezo, nehrđajući čelik, GG25, GGG50, SS304, SS316 tijelo se može odabrati
·Radni tlak: PN16/25
· Omogućiti impulsni izlaz
Radni uvjeti
· Temperatura vode: 0,1℃~50℃ (0,1℃~90℃ za mjerač tople vode)
· Pritisak vode: ≤1,0Mpa (1,6MPa na zahtjev)
Maksimalne dopuštene pogreške
·U donjoj zoni od qmin uključujući do, ali ne uključujući qt je ±5%
·U gornjoj zoni od uključivo qt do uključivo qs je ±2% (±3% za mjerač tople vode)
Dimenzije
| Tip | Veličina | Duljina | Visina | Prirubnica za spajanje | ||
| mm | D1 Vanjski promjer | D2 Promjer kruga vijka | Vijci za spajanje (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-M20 (1,0Mpa) |
| 12-M20 (1,6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-M20 (1,0Mpa) |
| 405 | 355 | 12-M24 (1,6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | 12-M20 (1,0Mpa) |
| 460 | 410 | 12-M24 (1,6Mpa) | ||||
NAPOMENA: Dimenzija prirubnice je u skladu sa standardom ISO7005-1:1988. Standard prirubnice se može prilagoditi. Također se prihvaća narudžba za proizvode posebnih zahtjeva
Položaj pulsa
| Veličina | Položaj pulsa |
| DN50-200 | 100/1000L/Puls |
| DN250-DN300 | 1000L/Puls |
Krivulja gubitka tlaka
Specifikacija tehnike protoka
| Nominalni protok | Maksimalni protok Q4 | Trajni protok Q3 | Q3/Q1 | Q2/Q1 | Prijelazni tok Q2 | Minimalni protok Q1 | Minimalno čitanje | Maksimalno čitanje | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |

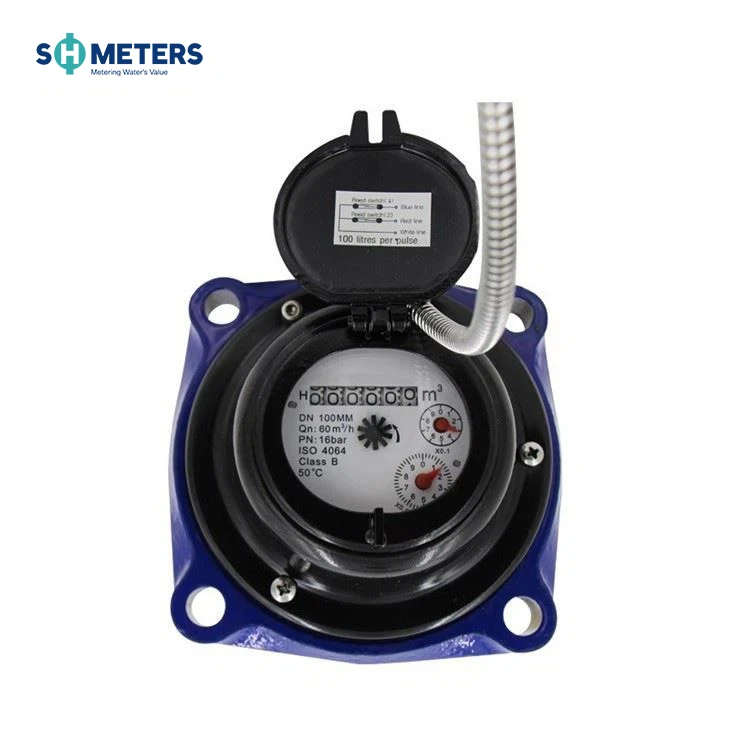

Opis rada sustava s dva reed prekidača
Molimo pogledajte dijagram sustava s dva reed prekidača u nastavku, dva bi reed prekidača radila "UKLJUČENO" ILI "ISKLJUČENO", odnosno magnetom postavljenim na pokazivač ili zupčanik tijekom rada na registru, ali nikada "UKLJUČENO" na u isto vrijeme, osim ako vanjski magnet ne napadne.
Dva reed prekidača rade dva "ON" i dva "OFF" u jednom krugu pokazivača ili zupčanik znači jedan izlaz signala, ovaj princip sprječava gubitak ili prekomjerno brojanje izlaznog signala zbog pomicanja prekidača ili vibriranja cijevi, tako da osigurava pouzdanost izlaznog signala.
