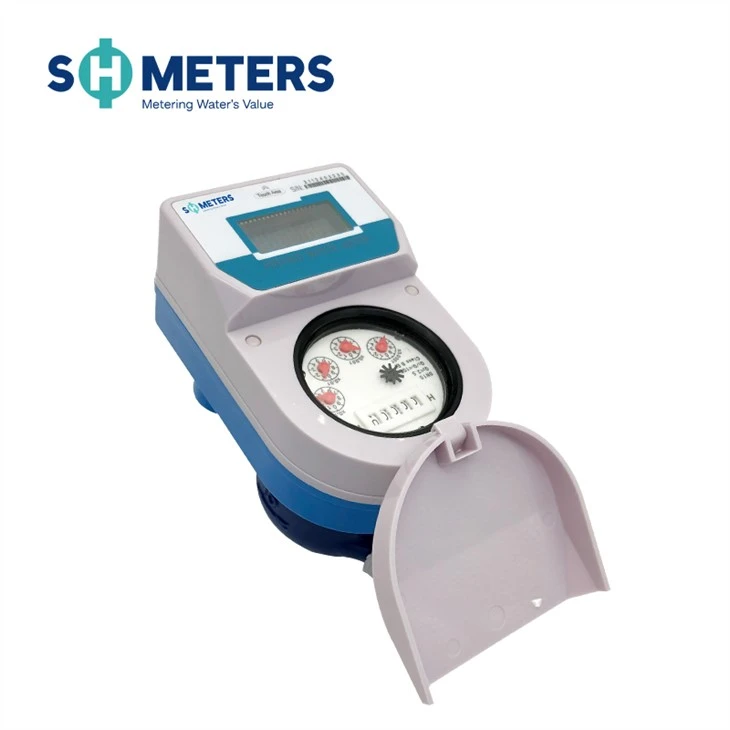

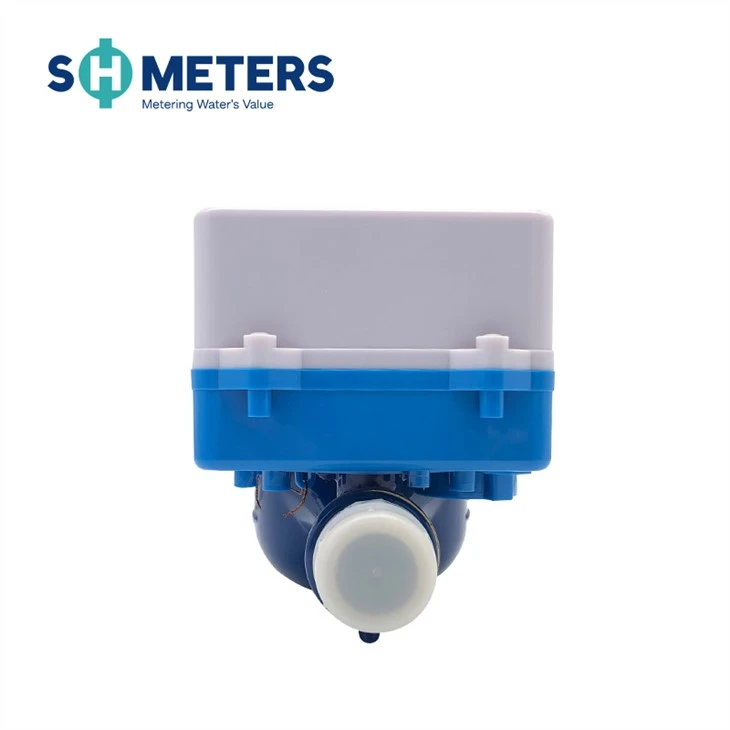

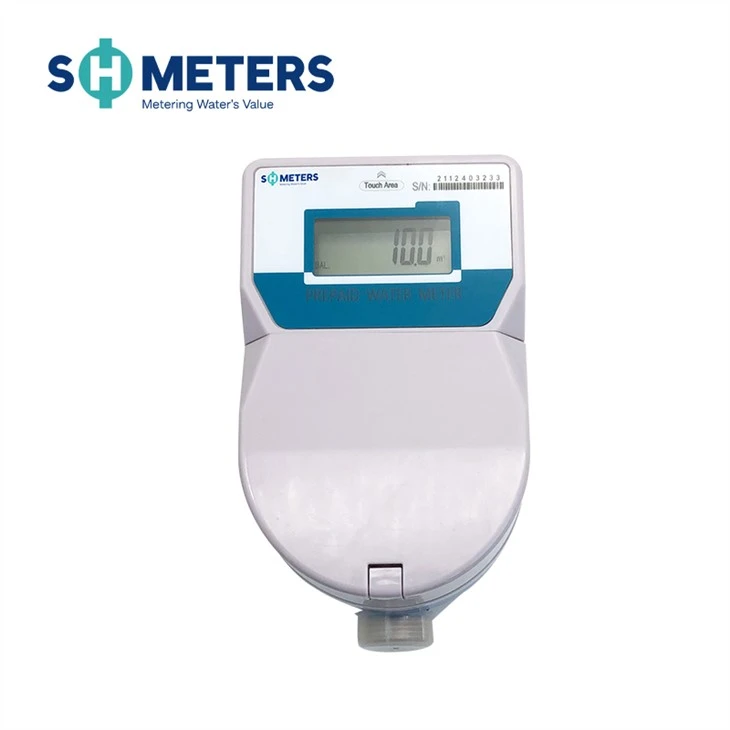

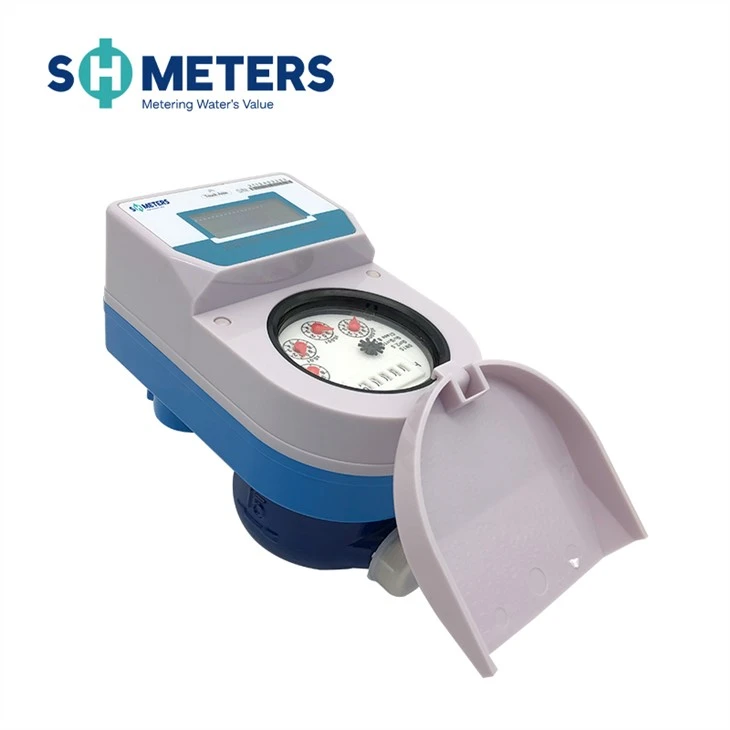

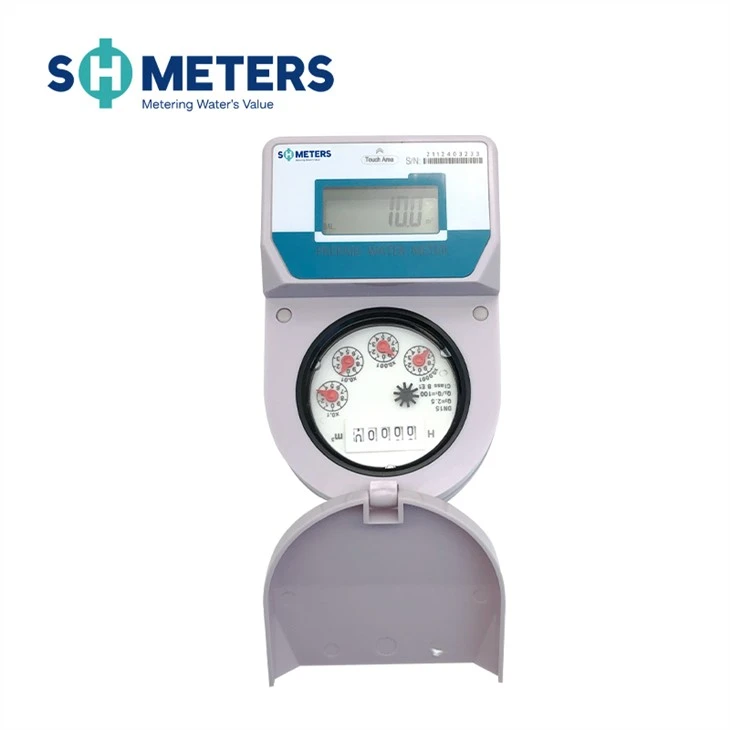

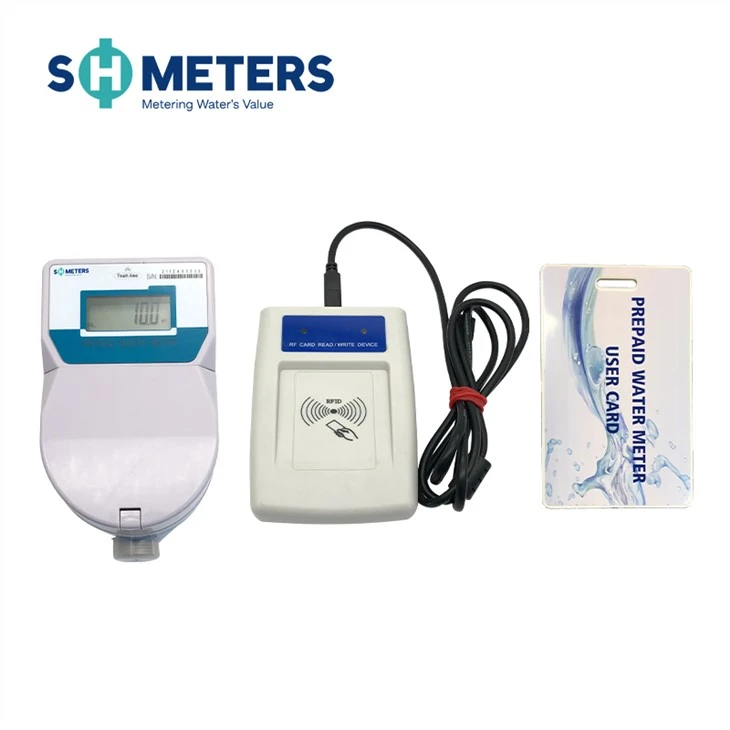

PREPAID VODOMJER Čitač kartica
LXSGIC-DN15~25
PREDPAID SUSTAV UVOD
Pregledi
Vodomjer serije IC Card vrsta je unaprijed plaćenog i pametnog vodomjera. Dizajnirali su ga i proizveli naša tvrtka i poznate dizajnerske tvrtke, domaće i inozemne, prema međunarodnim standardima.
Prednost sustava
· OEM, jezični prikaz i prikaz novčane jedinice mogu se prilagoditi, a naziv tvrtke može se dodati softveru.
·Podaci će se automatski spremiti nakon izlaska iz sustava.
·Jednostavno upravljanje i izrada korisničkih kartica, jednostavno upite o potrošnji.
·Ispis računa, pružanje vaučera za plaćanje korisnicima u najčešćem obliku u lokalnom području.
Kratak uvod
Prepaid vodomjer ima mehanička i elektronička očitanja. Koristi se za kontrolu prekomjerne potrošnje korisnika plaćanjem unaprijed IC karticom. Platite unaprijed, a zatim koristite vodu riješite se neugodnosti očitavanja vodomjera i punjenja na licu mjesta.
Značajke proizvoda
·Naš vodomjer s unaprijed plaćenom karticom ima visoku točnost
·Tip: vijak, spoj, razdjelnik
· Materijal: Brass
·Scene koje će se koristiti: vrt, stanovanje, komercijalni prostor, općenito kućanstvo, stambena zgrada, stan, općina, kućanstvo, piće
· Razina vodootpornosti: IP68
·Tehnički podaci su u skladu s međunarodnom normom ISO 4064.
· Točnost: klasa b
Montaža: konektor, PCB, kontrola ventila, uređaj za očitavanje, adapter, aktuator, rad na baterije, cijev, fiting konektora, spojnica, pokazivač, komponente, brojač, registar
· Komunikacija: čitanje IC kartice, privatni protokol
Glavni tehnički podaci
(Ⅰ) Tehničke specifikacije
| Artikal | Jedinica | pojedinosti | ||
| Nazivni promjer | mm | 15 | 20 | 25 |
| Q3/Q1 | R80/R100 | |||
| Protok preopterećenja (Q4) | m³/h | 3.125 | 5 | 7.875 |
| Nominalni protok (Q3) | m³/h | 2.5 | 4 | 6.3 |
| Prijelazni protok (Q2) | m³/h | 0.05 | 0.08 | 0.13 |
| Minimalni protok (Q1) | m³/h | 0.031 | 0.05 | 0.08 |
| Klasa točnosti | klasa 2 | |||
| Maksimalna indikacija | m³ | 99999 | ||
| Temperaturni razred | T30,T90 | |||
| Klasa tlaka | KARTA 10/KARTA16 | |||
| Klasa gubitka tlaka | ΔP63 | |||
| Klasa osjetljivosti prefila protoka | U10/D5 | |||
| klasa zaštite okoliša | Klasa B | |||
| Klasa elektromagnetskog okruženja | E1 | |||
| Statička struja | uA | <> | ||
(Ⅱ) Relativna pogreška
· Najveća dopuštena pogreška između Q1 i Q2 (isključeno) je ±5 posto u području niskog protoka.
·Kada temperatura vode nije viša od 30 stupnjeva, najveća dopuštena pogreška između Q2 i Q4 (uključeno) je ±2 posto u području visokog protoka.
·Kada je temperatura vode viša od 30 stupnjeva, najveća dopuštena pogreška između Q2 i Q4 (uključujući) je ±3 posto u području visokog protoka.
(Ⅲ) Radna temperatura: hladna voda (0.1~30) stupnjeva
(IV) Radna temperatura okoline: (5~55) stupnjeva
(V) Temperatura okoline skladištenja: (-5~55) stupnjeva
Upute za rješavanje kvarova
| Artikal | Prikaz greške | Objašnjenje greške | Metode eliminacije |
| 1 | Pod naponom | Slaba baterija | Kontaktirajte proizvođača |
| 2 | Teći | Kvar signala senzora protoka | |
| 3 | Ventil otvoren/zatvoren | Zapinjanje ventila, hrđanje ili kamenac | |
| 4 | Ne mogu pročitati karticu | Napišite pogrešku kartice ili uzmite pogrešnu karticu | Idite u odjel za vodoopskrbu da testirate karticu |
Okvirni dimenzionalni crtež
| Nazivni promjer | Duljina L | Duljina L1 | Širina B | Visina H1 | Visina H2 | Spojni navoj | |
| mm | d | D | |||||
| 15 | 258 | 165 | 90 | 112 | 184 | R1/2 | G3/4B |
| 20 | 299 | 195 | 90 | 112 | 184 | R3/4 | G1B |
| 25 | 345 | 225 | 90 | 114 | 186 | R1 | G11/4B |
