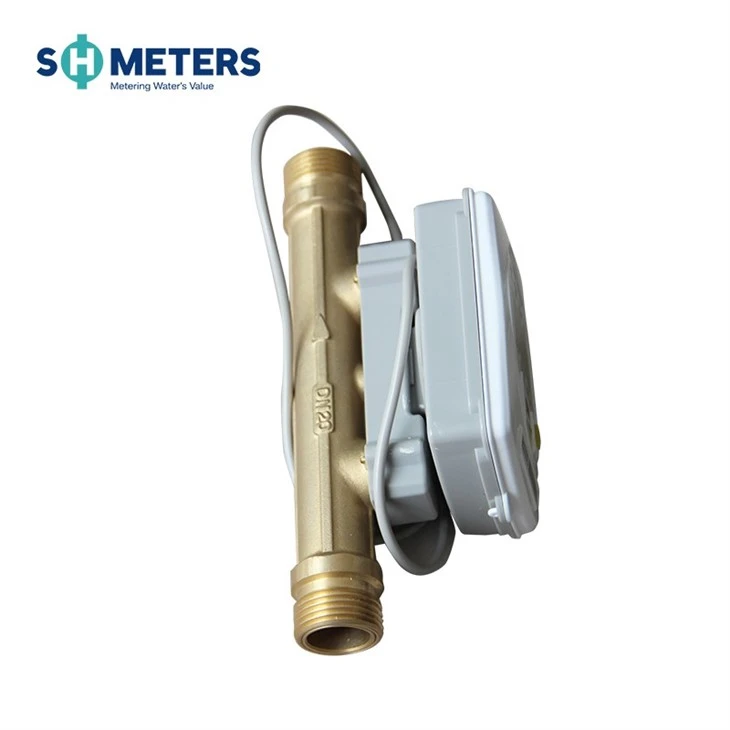

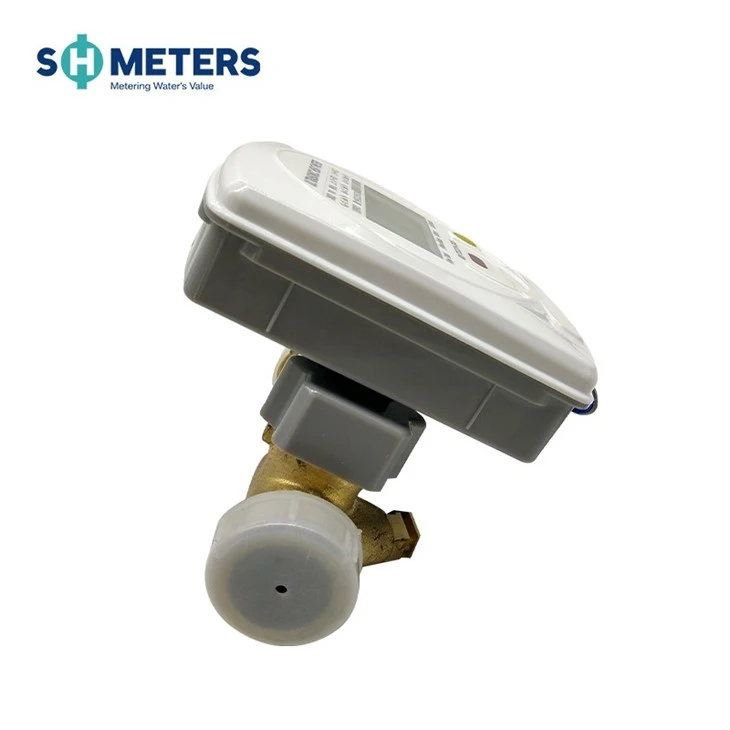

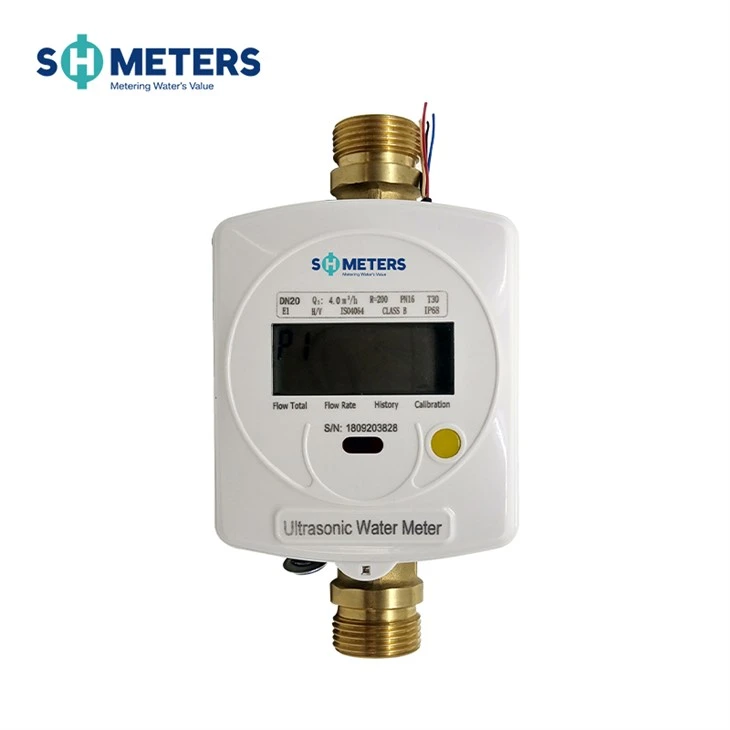

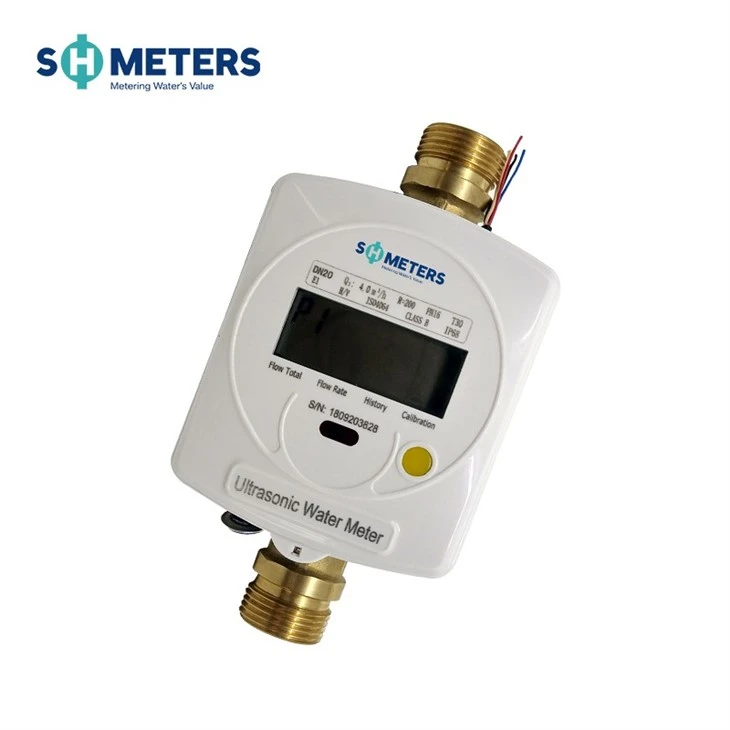

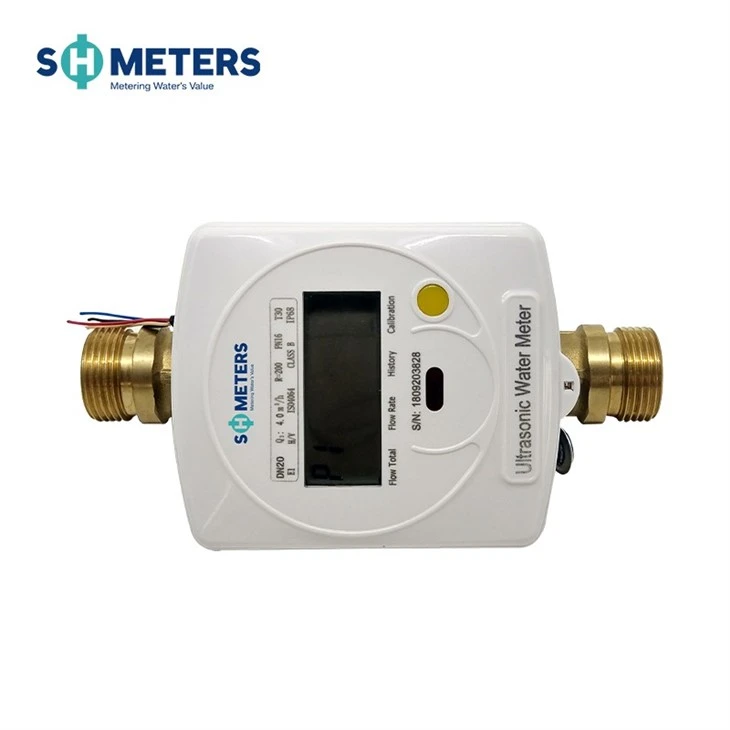

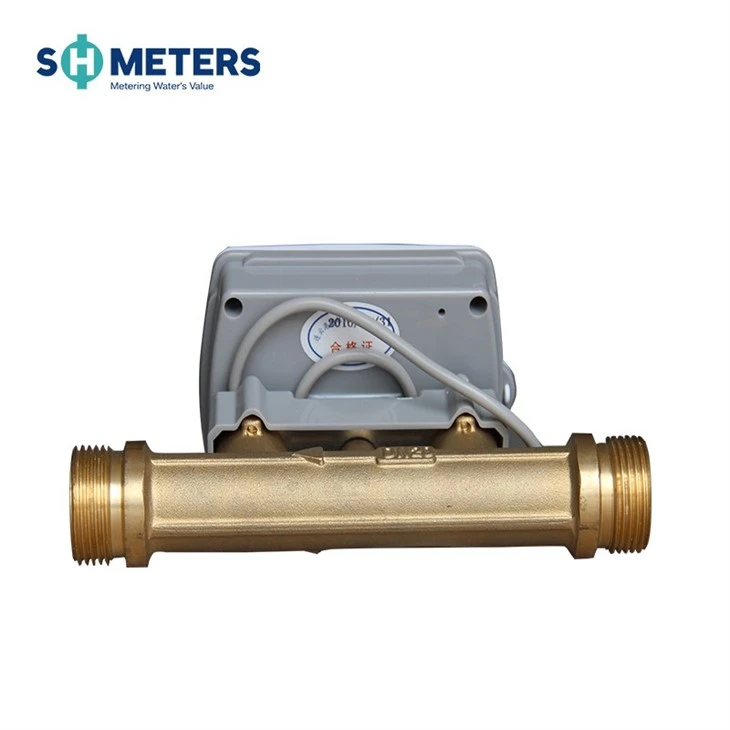

Opis proizvoda
Bez pokretnih dijelova, visoka točnost godinama. Nema pokretnih komponenti u senzoru protoka, izbjegavajte dugotrajnu abraziju mehaničkih dijelova što može rezultirati netočnim mjerenjem i kvarom mjerača. Takav dizajn je također otporan na nečistoće, stoga pregledi i održavanje nisu besplatni.
Tehnički parametar
|
Nazivni promjer (mm) |
15 |
20 | 25 | 32 | 40 |
|
Protok preopterećenja Q4 (m/h) |
3.125 |
5 | 7.875 | 12.5 | 20 |
|
Trajni protok Q3 (m3/h) |
2.5 | 4 | 6.3 | 10 | 16 |
|
Prijelazni protok Q2 (m3/h) |
0.02 | 0.032 | 0.05 | 0.08 | 0.128 |
|
Minimalni protok Q1 (m3/h) |
0.0125 | 0.02 | 0.0315 | 0.05 | 0.08 |
|
Početni protok (m3/h) |
0.005 | 0.005 | 0.008 | 0.01 | 0.015 |
|
Maksimalni protok |
999999.999 |
||||
|
Mjerni raspon |
Q3/Q1, R200/(R250 prilagodljivo) |
||||
|
Klasa točnosti |
klasa 2 |
||||
|
Klasa gubitka tlaka |
Manje od ili jednako 0,04 MPa |
||||
|
Radni tlak |
1,6 MPa |
||||
|
Temperaturni razred |
T30/T50 |
||||
|
Raspon temperature |
(5~55) stupanj |
||||
|
Temperatura skladištenja |
-20~60 stupnjeva |
||||
|
Klasa okoliša |
Klasa B |
||||
|
Elektromagnetska klasa |
E1 |
||||
|
Napajanje |
Ugrađena litijska baterija DC 3,6V |
||||
|
Trajanje baterije |
8-10 godina |
||||
|
Kapacitet baterije |
8500 mAh |
||||
|
Potrošnja energije |
10μA |
||||
|
Položaj ugradnje |
Bilo koji kut |
||||
|

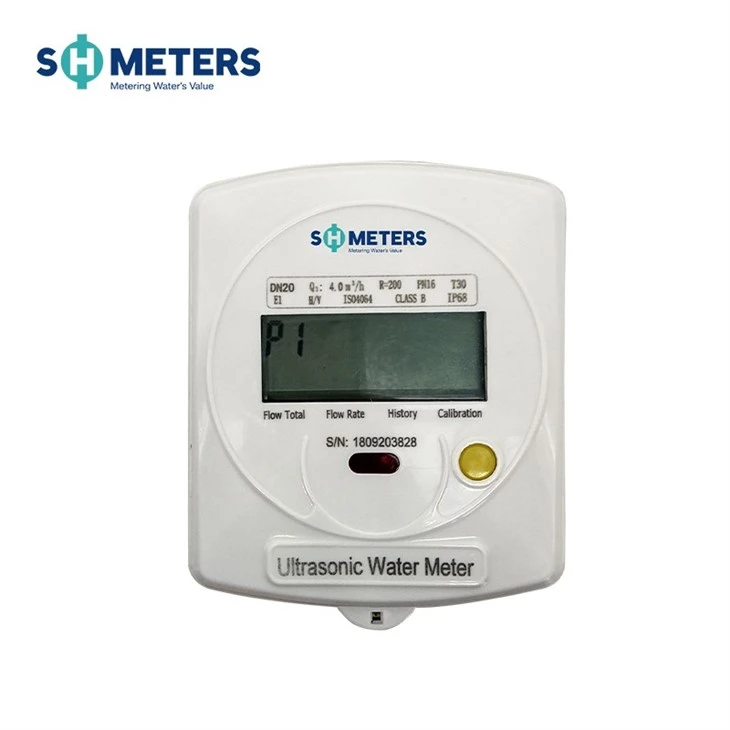

Prikaz |
LCD, 8 dodatnih znakova |
||||
|
Korak ugradnje |
U10/D5 |
||||
|
Komunikacijsko sučelje |
RS485 modbus/ LoRa/LoRaWAN/NB-IOT |
||||
|
Klasa zaštite |
IP68 |
||||

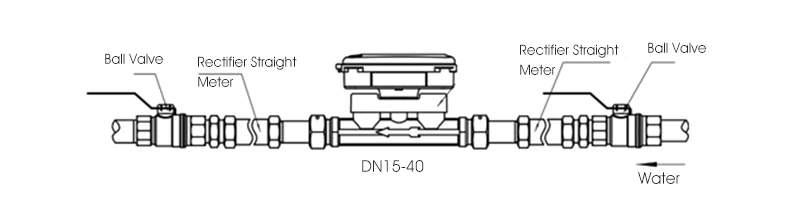

Obavijesti za instalaciju
- Isperite cijevi prije postavljanja kako biste izbjegli šljunak i druge strane predmete;
- Ugradite ventil i filtar prije vodomjera;
- Nemojte dodirivati električni dio niti povlačiti žice kako biste izbjegli oštećenje tijekom instalacije;

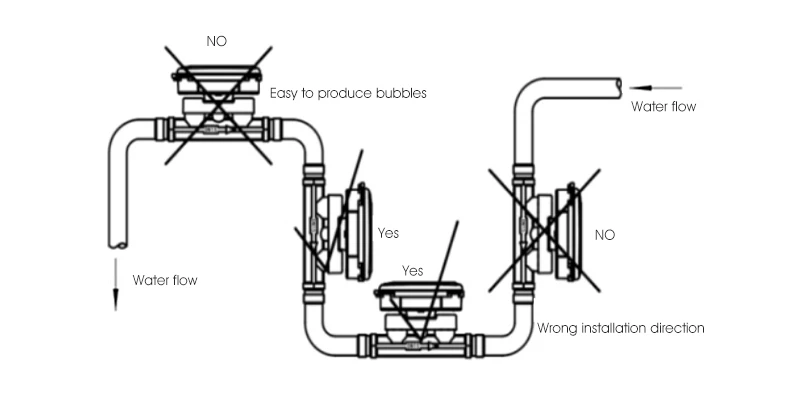

- Kada je vodomjer instaliran vodoravno ili pod nagibom, ultrazvučna sonda protoka na cijevi mora biti postavljena vodoravno, a kada je postavljena okomito, pobrinite se da voda teče odozdo prema gore;
- Imajte na umu da smjer strelice na cijevi mora biti u skladu sa smjerom protoka vode tijekom instalacije;
- Spojna podloška mora biti pravilno postavljena kako bi se izbjeglo da neporavnata podloška blokira vodu i utječe na točnost vodomjera;
- Vodomjer se ne smije postavljati na mjesto koje može biti izloženo jakim mehaničkim vibracijama; Posebne obavijesti:
1. Svakako ugradite on-off ventil i filtar prije vodomjera, a nakon njega preporučuje se još jedan on-off ventil za održavanje. Kako bi se spriječio povratni tok, potrebno je ugraditi nepovratni ventil ispred ili iza vodomjera.
- Prije korištenja ovog vodomjera, cijev mora biti napunjena vodom, inače će doći do netočnog ili čak nemjerljenja;
- Prilikom ugradnje vodomjera treba rezervirati dužinu od DN*10 ispred vodomjera. Ili treba rezervirati duljinu DN*5 iza vodomjera;
- Vodomjer će osvježavati zaslon svake 4 sekunde i očitati vodomjer (uključujući početnu vrijednost i kraj vrijednost) 4 s najmanje nakon zatvaranja ventila prilikom ispitivanja vodomjera, u protivnom to može utjecati na rezultate ispitivanja;
- Provjerite je li protok medija unutar raspona protoka vodomjera tijekom testiranja i upotrebe, u suprotnom, to može dovesti do oštećenja vodomjera;
- U slučaju bilo kakvog kvara (npr. neuspješno mjerenje, itd.) tijekom korištenja, odmah kontaktirajte odgovarajući odjel upravljanja i nemojte ga sami popravljati;
- Proizvod je dizajniran s jednokratnom brtvom protiv rastavljanja koju će ukloniti samo ovlašteno osoblje ili će u protivnom biti isključen iz besplatne usluge nakon prodaje.

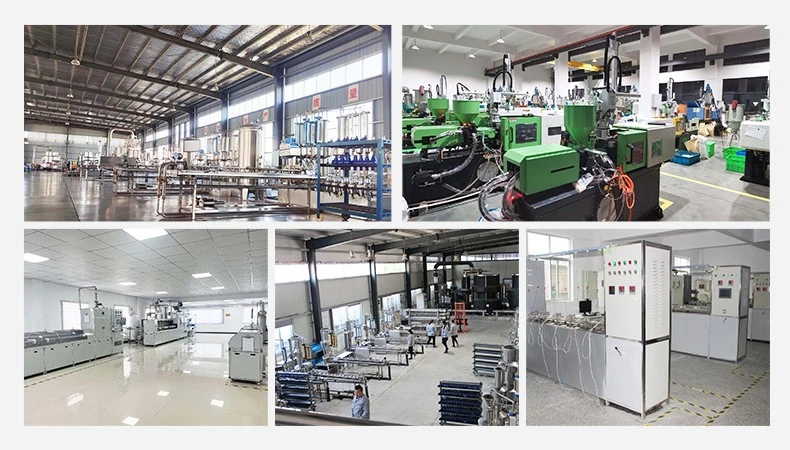

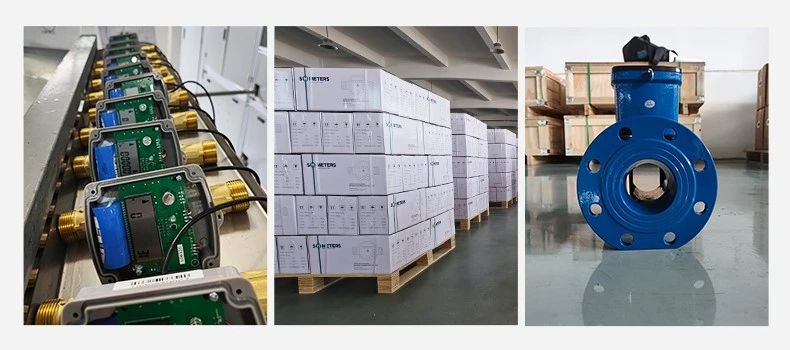

Tvornica
