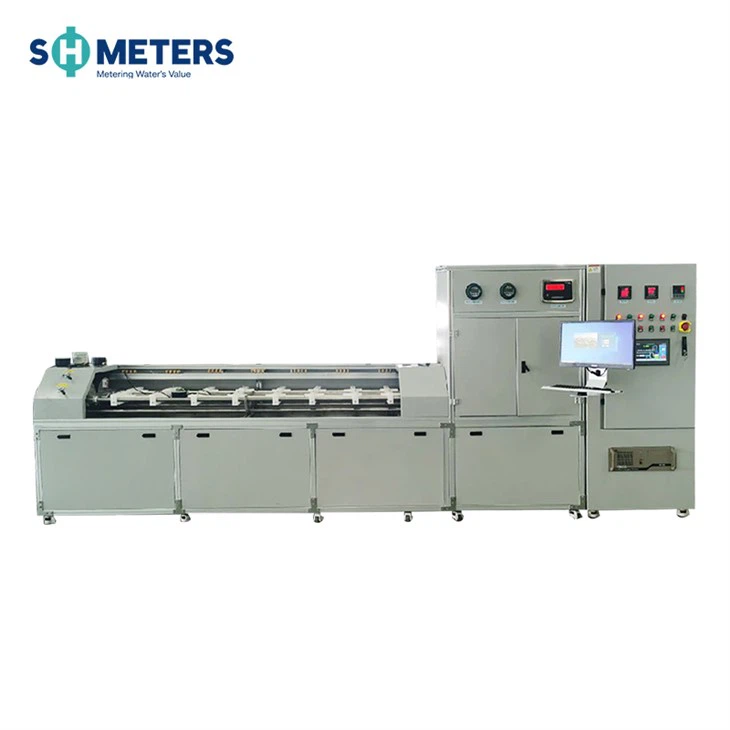

opis stola za ispitivanje vodomjera
SHMeters ispitni uređaj za vodomjere je visoko-precizan,-prijatan i prilagodljiv inteligentni ispitni uređaj koji je u skladu s međunarodnim standardima ISO 4064 i OIML R49. Može testirati različite vrste i omjere rasponamehanički vodomjeri, ultrazvučni vodomjeri, ielektromagnetski vodomjeri. Ispitni uređaj može provoditi testove protoka, tlačne testove, testove otpornosti na trošenje i niz drugih eksperimenata, te može kombinirati različite testove prema zahtjevima korisnika, zadovoljavajući potrebe industrijske proizvodnje i laboratorijske kalibracije.
karakteristike uređaja za ispitivanje vodomjera
- Stol za ispitivanje vodomjera može podržatipersonalizirana prilagodba funkcija.
- S klipnim sustavom, podržava minimalni protok od 2L/H (obični model 2L/h), pogodan za proizvodnju i profesionalnu laboratorijsku upotrebu;
- Usvojite Siemens PLC sustav upravljanja, uz stabilan i pouzdan rad.
- Jednostavan je za rukovanje i podržava potpuno automatske/polu-automatske/ručne operacije.
- Softver automatski generira izvješća o ispitivanju, a predložak izvješća o ispitivanju može se prilagoditi.
- Thestol za ispitivanje vodomjerapodržava više metoda prikupljanja podataka, uključujući infracrveno, pulsno, slikovno i optičko vlakno.
stol za ispitivanje vodomjera Sastav
ispitni stol vodomjera Parametar
|
Model |
SHA25-1 |
SHA25-P-1
|
SHA50-1
|
SHA50-P-1
|
|
Raspon protoka
|
(0.015-0.8) m³/h
|
(0.002-0.8) m³/h
|
(0.015-32) m³/h
|
(0.002-32) m³/h
|
|
Specifikacija klipa
|
/ |
Volumen 22L/rezolucija 0,036ml/
Tlak PN16/Panasonic servo pogon
|
/ |
Volumen 22L/rezolucija 0,036ml/
Tlak PN16/Panasonic servo pogon
|
|
Glavni standard
|
Elektronska vaga
|
Elektronski uteg + klip
|
Elektronska vaga
|
Elektronski uteg + klip
|
|
Glavna standardna specifikacija
|
Toledo 120kg/6000E
|
Toledo 60kg(6000E)+600kg(6000E)
|
||
|
Kapacitet vaganja
|
120L
|
60L/600L
|
||
|
Pumpa za vodu
|
Grundfos2.2KW (dostupne i druge marke)
|
Grundfos7,5KW (dostupne su i druge marke)
|
||
|
Komutator
|
DN25
|
DN25+DN50
|
||
|
Testna količina
|
DN15*8 DN20*6 DN25*8 (Količina detekcije
i dvostruke linije mogu se prilagoditi)
|
DN15*10 DN20*8 DN25*6 DN32*5 DN40*4 DN50*3
(Količina detekcije i dvostruke linije mogu se prilagoditi)
|
||
|
Dimenzija
|
(5800 mm*1500 mm*2300 mm)
|
(5800 mm*2000 mm*2700 mm)
|
||
|
Elektromagnetski mjerač protoka
|
Yokogawa AXG/DN2.5+DN25 (dostupne i druge marke)
|
Yokogawa AXG/DN2.5+DN25+DN50 (dostupne i druge marke)
|
||
|
Metoda ispitivanja
|
Start-metoda zaustavljanja + metoda komutatora
|
|||
|
Nesigurnost
|
Manje od ili jednako 0,2%(k=2)
|
|||
|
Raspon tlaka
|
0-16 bara
|
|||
|
Temperatura okoline
|
15-30 stupnjeva
|
|||
|
Relativna temperatura
|
45%-75%
|
|||
|
Atmosferski tlak
|
(86-106) kPa
|
|||
| Struja i Voda |
380V, 50Hz/60Hz, 3-fazno, 5-žilno napajanje/čista voda
|
|||
|
Tlak izvora zraka
|
(3,5-6) bara
|
|||
|
Prikupljanje podataka
|
MBUS/RS485/infracrveni/impulsni/prikupljanje slike, itd
|
|||
|
Senzor temperature
|
PT100, razina točnosti A; Instaliran pri uvozu i izvozu
|
|||
|
Senzor tlaka
|
Transmiter tlaka, točnost 0,5%; Instaliran na ulazu i izlazu vode iz cijevi
|
|||
stol za ispitivanje vodomjera nakon-prodajne usluge
- SH Meters ima profesionalni tim za dostavu koji može daljinski voditi kupce kroz instalaciju i puštanje u rad, a također može pružitiinstalacija na-licu mjesta, puštanje u rad, iusluge obuke.
- Kompletan sustav isporuke koji pruža standardiziranu dokumentaciju isporuke.
- Namjenski tim za-prodajne usluge osigurava pravovremenu podršku 365 dana u godini.
- Jedno-godišnje jamstveno razdoblje(softver se održava cijeli život). Nakon isteka jamstva, u slučaju kvara hardvera, tim aktivno pomaže kupcima u utvrđivanju uzroka problema i nudi rješenja, nudeći zamjenske dijelove po cijeni koštanja.
stol za ispitivanje vodomjera FAQ
P: Koje su vrste stolova za ispitivanje vodomjera?
O: Stolovi za ispitivanje vodomjera mogu se klasificirati u ručne, polu-automatske i potpuno automatske vrste.
P: Koji je raspon protoka koji može ispitati vaš uređaj za ispitivanje vodomjera?
A: 2L-2500L
P: Koliko vodomjera ispitni uređaj može pregledati odjednom?
O: Broj vodomjera koji se mogu ispitati odjednom na ispitnom stolu povezan je s gubitkom tlaka. Ultrazvučni vodomjeri mogu se ispitivati u serijama od 20 odjednom, dok se mehanički vodomjeri mogu ispitivati u serijama od 10 odjednom.
Da biste saznali više o stolu za ispitivanje vodomjera,kliknite ovdje, ili također možetepreuzmite brošuru proizvodaza stol za ispitivanje vodomjera.
