Komponente potpuno automatskog uređaja za ispitivanje vodomjera

Sklop klipa osigurava stabilnu, nisku brzinu protoka za ispitni uređaj i prikladan je za testiranje proizvodnje i testiranje razvoja proizvoda za instrumente za mjerenje niskog{0}}protoka.

Brzina protoka sklopa klipa izračunava se množenjem površine unutarnjeg presjeka klipa s pomakom klipa tijekom određenog vremenskog razdoblja. Linearni koder koristi se za mjerenje pomaka klipa, poboljšavajući točnost mjerenja pomaka. Linearni koder daje AB kvadraturni signal, koji poboljšava točnost za četiri puta.

Sklop klipa sastoji se od okvira, klipnog cilindra, klipnjače, servo motora, linearnog enkodera i senzora.

Koristi se Panasonicov servo motor. Servo motor pretvara signale napona u moment i brzinu za pogon kontroliranog objekta. Promjena signala napona može promijeniti brzinu i smjer servo motora.

Servo ima ugrađen-23-bitni koder, koji pruža veću preciznost upravljanja. Servo sustav precizno pomiče klip na temelju trenutnog protoka i signala kalibracije koje šalje glavno računalo. Servo motor odlikuje se visokim startnim momentom, širokim radnim rasponom, bez samorotacije i visokom preciznošću pozicioniranja. Široko se koristi u raznim sustavima upravljanja automatizacijom.

• Spremnik za vodu izrađen je od nehrđajućeg čelika 304 i ima senzor razine tekućine na dnu. Softver može pratiti trenutnu razinu spremnika. Opcijski električni grijač omogućuje kontrolu temperature vode s točnošću od ±1 stupanj. Prekriven je izolacijom kako bi se smanjio gubitak energije

• Dostupni su dodatni rashladnici i termostati na temelju zahtjeva ispitivanja

Koristi se za stabilizaciju tlaka u cjevovodnom sustavu.

Pumpe za vodu koriste se za opskrbu vodom za protoke od Q3 i više. Također se koristi za ispiranje mjehurića prije testiranja.

Cjevovod za reviziju brojila sastoji se od obujmice za brojilo, cjevovoda i preklopnog ventila.

Stezaljka se može prilagoditi za mjerenje dužine metra, što mu omogućuje držanje mjerača različitih veličina. Koristi vanjski pneumatski stezni mehanizam za učinkovito sprječavanje curenja zraka uzrokovanog oštećenjem brtve uslijed produljene uporabe.

Uređaj koristi reverzibilnu stezaljku s jednim-redom koju pokreće servo motor, što olakšava vakuumsku ekstrakciju vodomjera mokrog-tipa, uklanja mjehuriće zraka i mrlje od vode na brojčaniku mjerača i povećava stopu uspješnosti prepoznavanja slike.

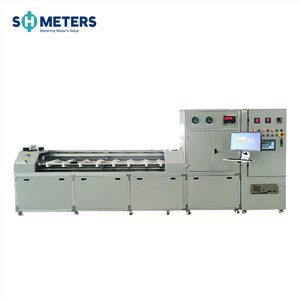

Našestol za ispitivanje vodomjeraopremljen je klipnim mehanizmom koji nudi stabilnost, pouzdanost, dobru ponovljivost, visoku automatizaciju i jednostavnost rada. Učinkovito izbjegava start-stop artefakte i ne stvara toplinu, osiguravajući konstantnu temperaturu vode.

Elektronska vaga METTLER TOLEDO koristi se kao standard (ovisno ostol za ispitivanje vodomjera, skala varira; mala vaga je 60 kg/6000 E, a velika 12 000 kg/6000 E). Vaga je neovisno postavljena na vanjsku stranu opreme, što smanjuje pogreške uzrokovane vibracijama i olakšava kalibraciju.

Ovaj sustav kalibracije pomaže korisnicima da dovrše cijeli proces ispitivanja vodomjera. Operateri jednostavno konfiguriraju parametre na sučelju za automatski nadzor radnih parametara kao što su temperatura i tlak.

Sustav zatim analizira i sprema testne podatke i automatski generira izvješće o kalibraciji. Cijeli proces je intuitivan i učinkovit, minimalizirajući ručnu intervenciju. Sustav sadrži module za upravljanje sustavom, postavke parametara, sučelje za kalibraciju i upit podataka, nudeći sveobuhvatnu funkcionalnost i jednostavnost korištenja. Podržava više komunikacijskih metoda, uključujući serijsku, infracrvenu, MBUS i NFC, te može fleksibilno prilagoditi protokole kako bi zadovoljili potrebe kupaca, osiguravajući kompatibilnost s različitim vrstama vodomjera.

Razvijen u strogom skladu sa standardima testiranja i postupcima kalibracije, softver osigurava točne i pouzdane rezultate ispitivanja dok nudi izvrsnu skalabilnost i prilagodljivost.
