Hebei Shanghong Meters Technology Co., Ltd. jedan je od vodećih proizvođača i dobavljača dvostrukih serija ručnih vodomjera za ispitivanje u Kini. Ako namjeravate veleprodajno prodavati dvostruke serije visokokvalitetnih ručnih vodomjera za ispitivanje, dobrodošli ste da dobijete cjenik i ponudu iz naše tvornice.

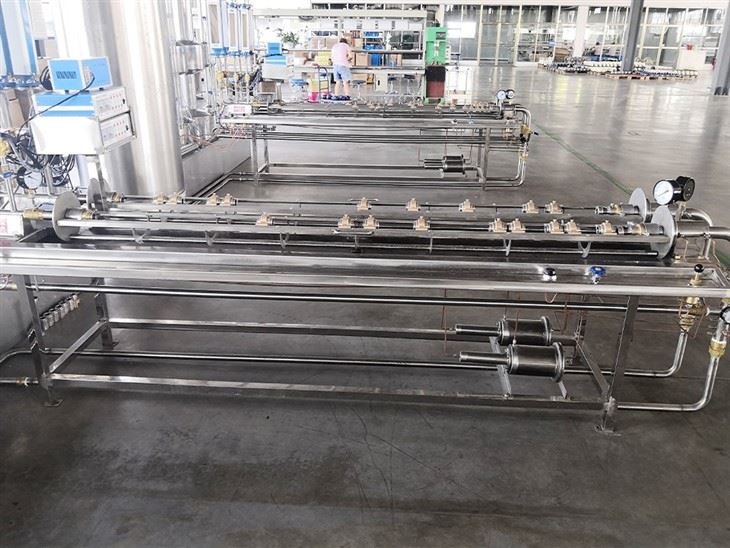

Ispitni stol za ručne vodomjere
Opis uređaja za ispitivanje ručnog vodomjera
|
Naziv proizvoda |

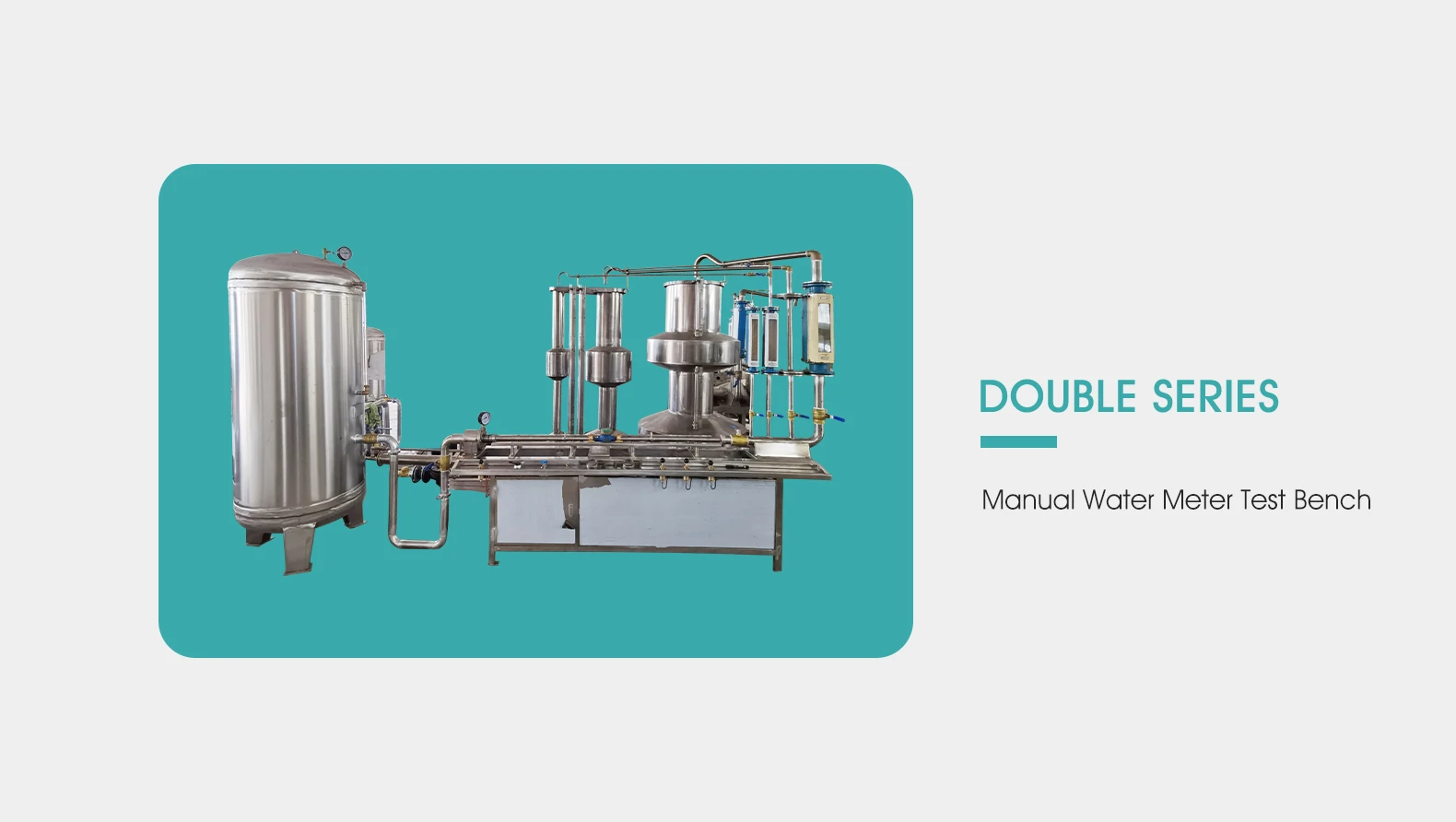

Dvostruka serija ručnog vodomjera za ispitivanje |
|
|
DN |
DN15~25mm |
DN15~50mm |
|
Testna količina
|
DN15*10 DN20*8 DN25*7 po redu (količina detekcije može se prilagoditi)
|
DN15*20 DN20*18 DN25*16 DN32*1 DN40*1 DN50*1 (Količina detekcije može se prilagoditi) |
|
Pumpa za vodu
|
380V 3KW |
380 V 7,5 KW+3KW |
|
Veličina
|
4000mm*2000mm*2440mm
|
4500mm*1950mm*2800mm |
| Način provjere | Volumetrijska metoda | |
|
Radna temperatura |
0~50 stupnjeva |
|
| Tlak zraka | 0,35~0,6Mpa | |
|
Motor |
380 V, tro-fazni, 50 Hz |
|
|
Točnost |
Manje od ili jednako 0,2% |
|
|
Jamstveni rok |
1 godina |
|
Ispitni uređaj za ručni vodomjer – princip rada
Princip rada:Ispitni medij uvlači pumpa za vodu, a zatim se stabilizira tlačnim spremnikom kako bi se smanjile fluktuacije i pulsacije u protoku. Isporučuje se u ispitni cjevovod, prolazi kroz mjerilo koje se ispituje i uređaj za pokazivanje protoka, a zatim ulazi u odgovarajući mjerni instrument. Očitanja vodomjera koji se ispituje uspoređuju se s očitanjima standardnog uređaja kako bi se utvrdila pogreška mjerenja vodomjera.
Ispitni uređaj za ručni vodomjer – sastav

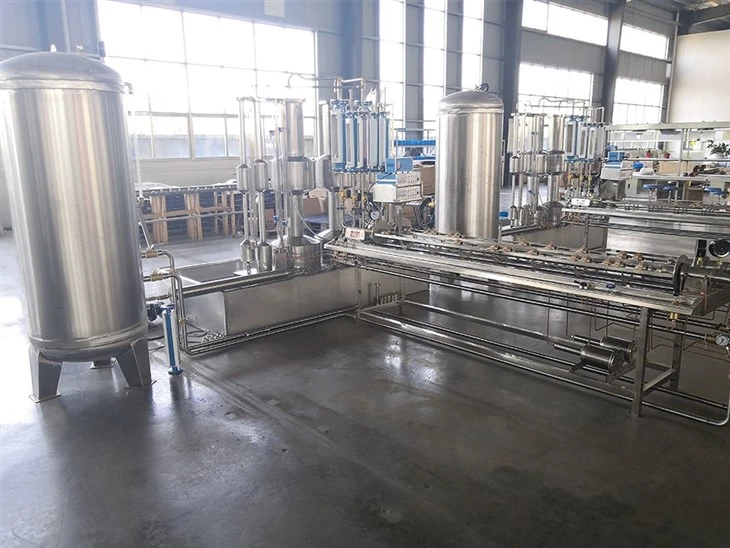

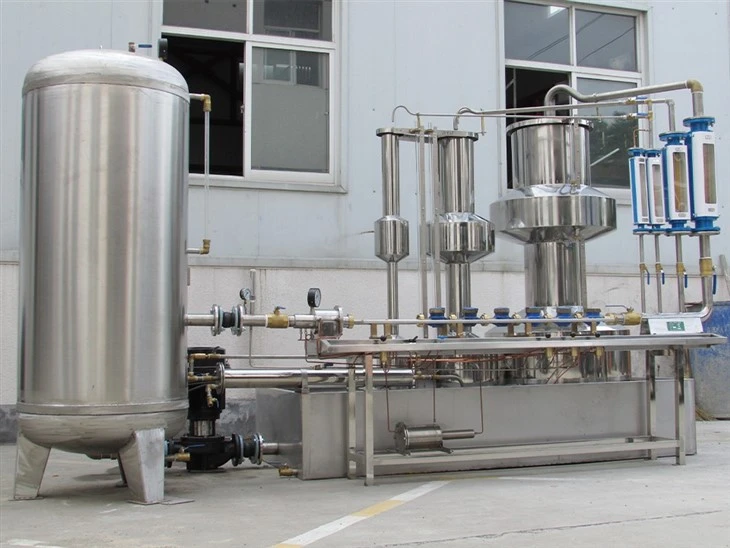

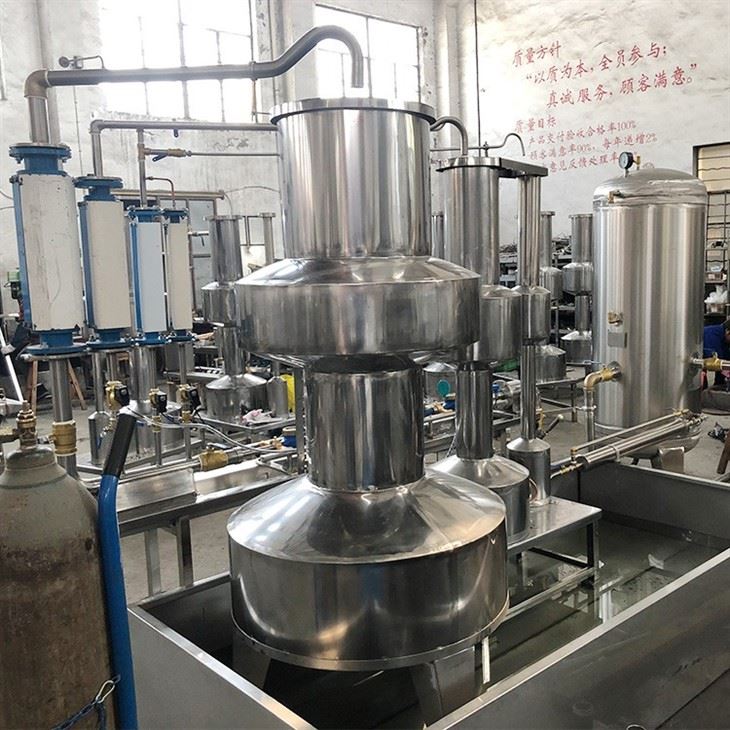

Stol za ručno ispitivanje vodomjera tvrtke SH Meters uglavnom se sastoji od radnog stola, tlačnog spremnika, pumpe za vodu, graduiranog cilindra, spremnika za vodu, filtra, mjerača protoka staklenog rotora, hidrauličkog sustava, mjerača tlaka, mjerača temperature i raznih ventila
Ispitni uređaj za ručni vodomjer – Upute za rad
1. Postavite vodomjer koji želite ispitati na ispitni stol i učvrstite ga. Zatim otvorite ulazni ventil kako biste stvorili tlak u cjevovodu i vodomjeru, pazeći da je mjerač pravilno stegnut i da nema curenja.
2. Otvorite redom sve regulacijske ventile protoka kako biste istjerali zrak iz cjevovoda i vodomjera koji se ispituje. Nakon što je zrak potpuno uklonjen, zatvorite sve ventile za kontrolu protoka.
3. Zabilježite početno očitanje vodomjera, otvorite regulacijski ventil protoka koji odgovara željenom protoku i podesite ga na ciljni protok. Tijekom postupka pažljivo promatrajte razinu u mjernom uređaju. Kada razina dosegne navedenu poziciju, brzo zatvorite ventil za kontrolu protoka
4 . Zabilježiti konačno očitanje vodomjera i stvarno očitanje mjernog uređaja. Ispustite vodu iz mjernog uređaja i nastavite s ispitivanjem sljedeće točke protoka. Nakon obavljenih svih ispitivanja, na temelju prikupljenih podataka izračunajte grešku vodomjera
